Onick野生动物红外相机无线自组网传输系统

发表时间:2024-11-21 13:41


Onick野生动物红外相机无线自组网传输系统是一套用于野生动物监测的区域数据通讯和管理系统,集数据采集、回传、识别鉴定、应用产出于一体。通过专用数据采集和网络设备,在供电不便和通信网络无法覆盖的区域完成数据采集、实时组网传输、智能识别和可视化、存储上传并进行设备布点管理、事件监控管理、多维数据分析等综合信息管理,提升了海量图像数据采集、存储和分析处理的效率。


1、系统架构

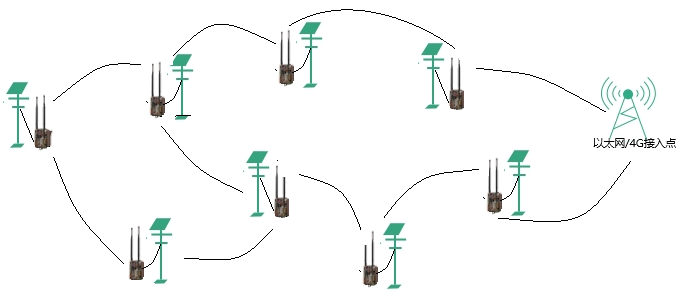

系统主要由前端无线自组网红外相机(内置宽带高速远距离无线通讯模组,视距5km),太阳能供电系统和以太网/4G接入点组成,系统还提供配备中央机房及指挥室(包括应用服务器、AI服务器、指挥室等)。欧尼卡无线远传相机具有点对点5公里以上距离远传输功能,同时多个设备之间的相互连接,形成mesh网络,超远距离传输、抗干扰性强、超高灵敏度的特点(根据保护地实际情况可选公网基站、光缆、网桥、无人机、MESH链式组网等)。特别适用于野外远距离,高速率的场合,具有很好的易安装性、灵活性和可扩展性。



2、功能特点

1) 智能数据采集与传输:

系统配备专业数据采集和网络设备,能够在复杂环境下实时、准确地收集野生动物活动数据,并通过独特的无线自组网技术,确保数据的稳定传输。

2) 便捷的设备布点与管理:

系统支持灵活的设备布点,无论是广袤的森林还是崎岖的山地,都能轻松实现设备的快速部署和高效管理。

3) 强大的事件监控与数据分析:

系统具备强大的事件监控功能,能够实时跟踪野生动物的活动情况,并通过多维数据分析,为野生动物保护提供科学、有力的决策支持。

4) 高效的远程传输:

为了解决无网络覆盖地区的监测数据回传问题,系统采用了先进的加密远程无线组网传输技术,确保数据的安全性和传输效率。


3、 主要产品

1) 前端无线自组网红外相机

由Onick无线远距离自组网模块与Onick野生动物红外相机组成。



Onick无线远距离自组网模块主要功能包括:

1、支持跳频,避免同频干扰;

2、支持多种组网方式:点对点,点对多;

3、支持多频段可选,支持多种带宽分配方案;

4、发射功率25dBm, 灵敏度最高可达:-106dBm@3M;

5、双天线设计,支持双向通信,支持单发单收,单发双收;

6、低功耗设计,整机功耗不大于3.5W, 支持自动功率控制,自动调节功率大小;

7、非视距低功耗远距离传输,视距>5km,山地林区2~3km;

8、最大并发数不小于16个;

9、最大速率不小于30Mbps;

10、自带64G存储;

11、支持断网续传,待网络恢复时再上传,从而节省红外相机功耗;

12、支持低功耗控制,以节省功耗;

13、防水防尘等级:IP68; 多接口输入输出,支持网口,RS485等;

14、支持6-18V宽电压供电;

15、工作温度-40至+80摄氏度。


Onick野生动物红外相机主要功能包括:

1、支持GPS自动定位及授时;

2、最大支持3K(2560*1920)有声视频,照片像素3200万;

3、内置智能图像算法,自适应各种环境光线,自动调节远近距离曝光度;

4、支持类似换弹匣式的整体安装及更换电池方式,不受安装高度角度影响, 更换电池不必趴地上或松绑带,也无需在户外一个电池5、一个电池拆装,更换电池方便快捷;

6、两档开关设计,开机后无操作情况下自动进入监控模式,以避免在野外时忘记手动进入监控而导致相机未进入监控模式; 采用多7、区大感应面、高灵敏度、强抗干扰性PIR,多级信号放大过滤设计, 有效避免误触发;

8、兼容8AA电池及7.5Ah@12V电池包,支持太阳能充电;

9、支持拍照、录像、拍照+录像的工作模式;

10、强抗冷热冲击性能,超强稳定性,IP68防水防尘设计;

11、镜头F=1.6大光圈镜头,FOV=65度;

12、内置耐低温钮扣电池保证断电或低温时时间不错乱;

13、超低功耗设计方案,100ua超低待机电流,白天整机工作电流小于180ma;

14、最大可支持512GB SD存储卡,兼容各种品牌;

15、工作温度-40至+80摄氏度。


2)太阳能供电系统

       采用9节大容量的可充电18650电池,配5W小功率太阳能板,保证15天的阴雨天不断电。为节省功耗,可采用预约工作模式,在预约时间到时将前一天拍摄的数据统一上传,其他时间处于低功耗休眠或断电关机状态。

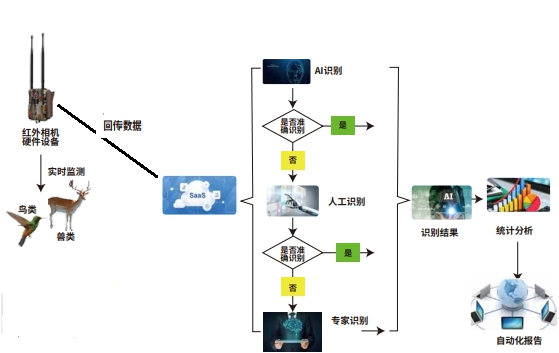

3)物种智能AI识别平台

数据传输到中央机房后,通过指挥系统进行展示,AI服务器调用数据库中图像数据进行人工智能分析处理,自动识别物种信息,分类,统计,事件预警等。所有的终端可通过信息化系 进行管理,包括状态信息查询,参数远程修改,地理位置查看等。红外相机智能监测系统将红外相机数据信息化、可视化、大众化,从而提高工作效率,实现科学管理,快速达到生态保护等。

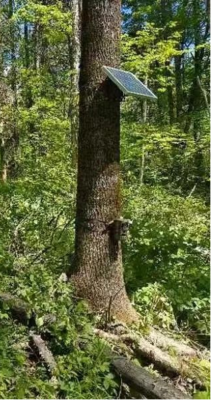

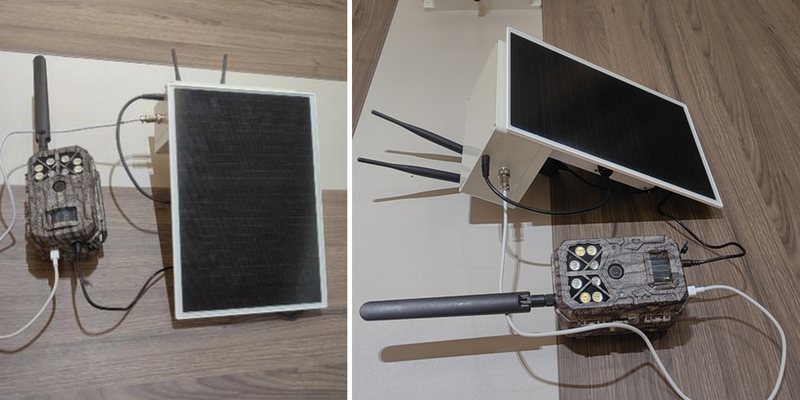

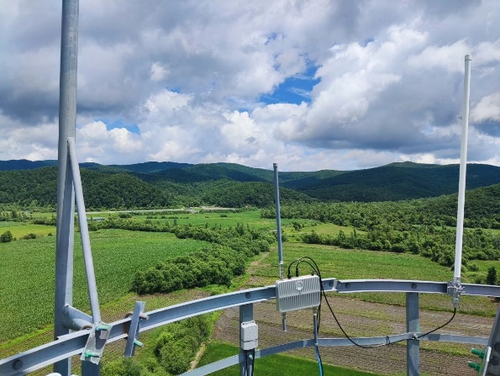

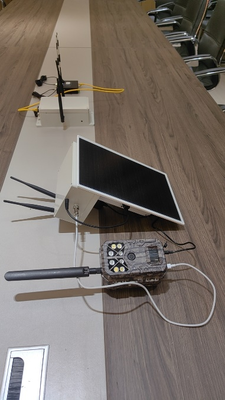

4、安装实例

图片4.png   图片5.png   图片6.png
